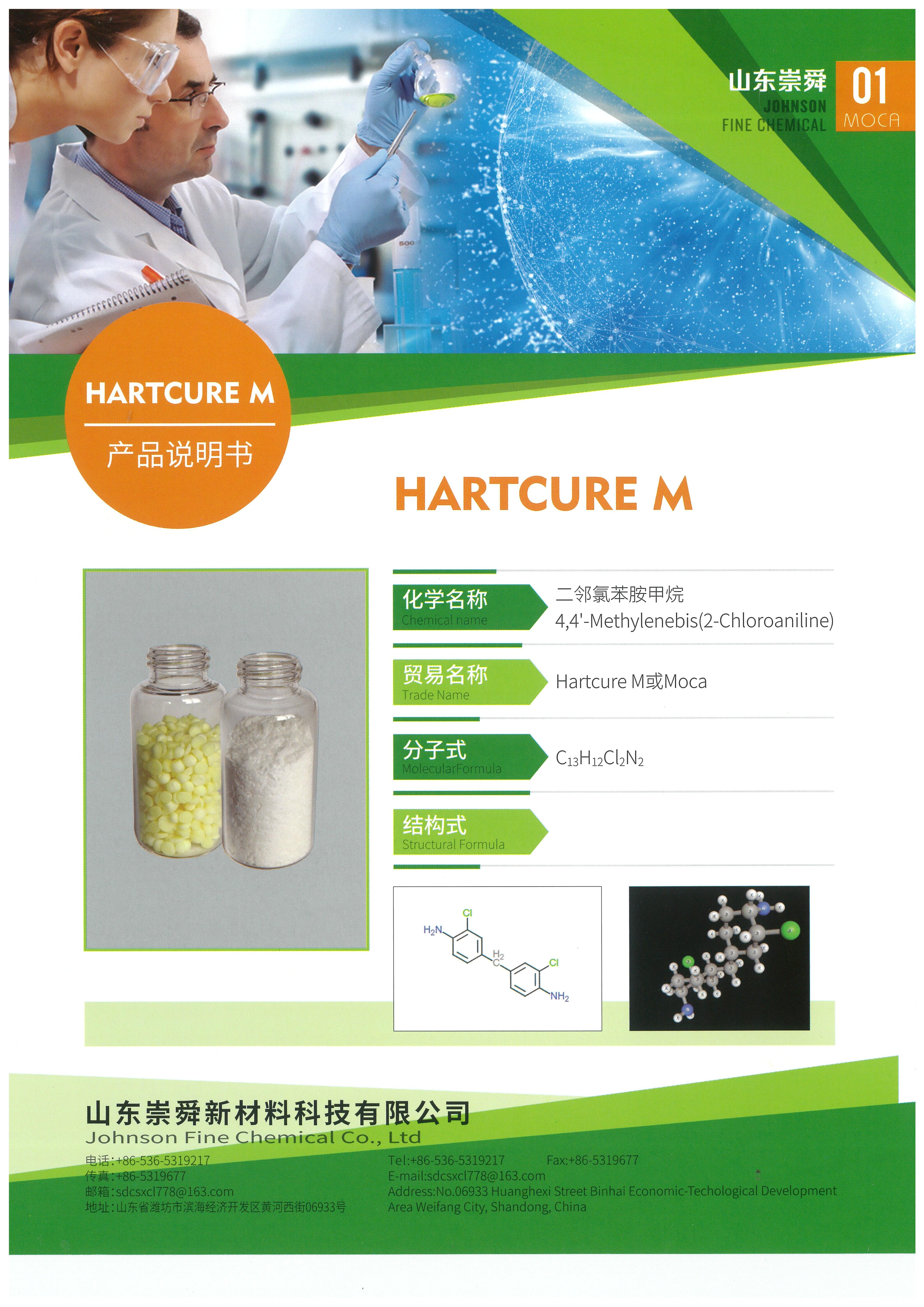

HARTCURE M (MOCA)
| 常用名稱: | MOCA |
| 化學名稱: | 4,4’-二氨基-3,3’-二氯二苯基甲烷 |
| 分子式: | C13H12Cl2N2 |
| CAS號碼: | 101-14-4 |
HARTCURE M，通稱MOCA為一種硬化劑及擴鏈劑廣泛應用於聚氨酯製品中，尤其適用於澆鑄聚氨酯彈性體 (Casting PU Elastomer)。HARTCURE M (MOCA) 在高溫下具有優良的顏色穩定性，而使用HARTCURE M (MOCA)製成的聚氨酯彈性體可容許在攝氏100度以上的高溫環境穩定運作。 同時，此種聚氨酯彈性體還具備良好的耐磨、耐化、耐拉伸、抗撕裂、耐衝擊、吸震防震等特性。
MOCA 的優勢 (與 DETDA 和 DMTDA 相比)
- 成品顏色較淺
- MOCA為固體，因此更容易儲存及降低污染風險
- 易於處理。適用期長
- 模量更高
- 價格較低
包裝
25, 50, 70公斤/紙桶
25, 50, 70公斤/紙袋
如有客製/特殊包裝需求，歡迎詢問
(1) 預熱預聚物
溫度：80℃~85℃
由於預聚物是高黏度液體或固體，為了可加工性，預熱是必要的。
注意：如果預熱時間過長，預聚物的NCO含量會降低，從而改變適用期、脫模時間、硬度和物理性能。
(2) 脫氣預聚物
低於 30 毫米汞柱。
當預聚物倒入容器中時，必須進行脫氣過程，因為小氣泡可能會導致使用時成型品的物理性能下降。
加工時，預聚物的用量不要超過容器的一半，否則在脫氣過程中可能會溢出。
脫氣處理後，請將預聚物溫度保持在 80℃~85℃。
(3) 熔融 MOCA
由於MOCA在室溫下是固體（熔點為98℃），因此需要熔融過程。
在110℃~120℃緩慢熔化。
不要將 MOCA 熔化兩次。否則，MOCA 的屬性可能會改變。
(4)加熱模具
在模具上塗上脫模劑後，請將模具表面溫度保持在100℃~110℃。
最好在工作前一天加熱模具。
(5) 將預聚物與 MOCA 混合
溫度：預聚物在80℃~85℃； MOCA在110℃~120℃
確保混合比例正確，否則會改變可加工性、硬度和其他物理性能。
徹底混合，不要在溶液中產生小氣泡。
(6) 灌注
混合後儘快將溶液倒入模具中。否則，黏度會變得太高而無法正常成型。
(7) 模具預固後脫模
脫模前，請在烘箱內以100℃~110℃預固30~50分鐘。
注意：如果成型品硬度低，請增加脫模時間。
(8) 後固化
脫模後，以100℃~110℃後固至少16小時。
最好的物理性能在3~7天後出來。
如果產品硬度低，則增加後固化時間。

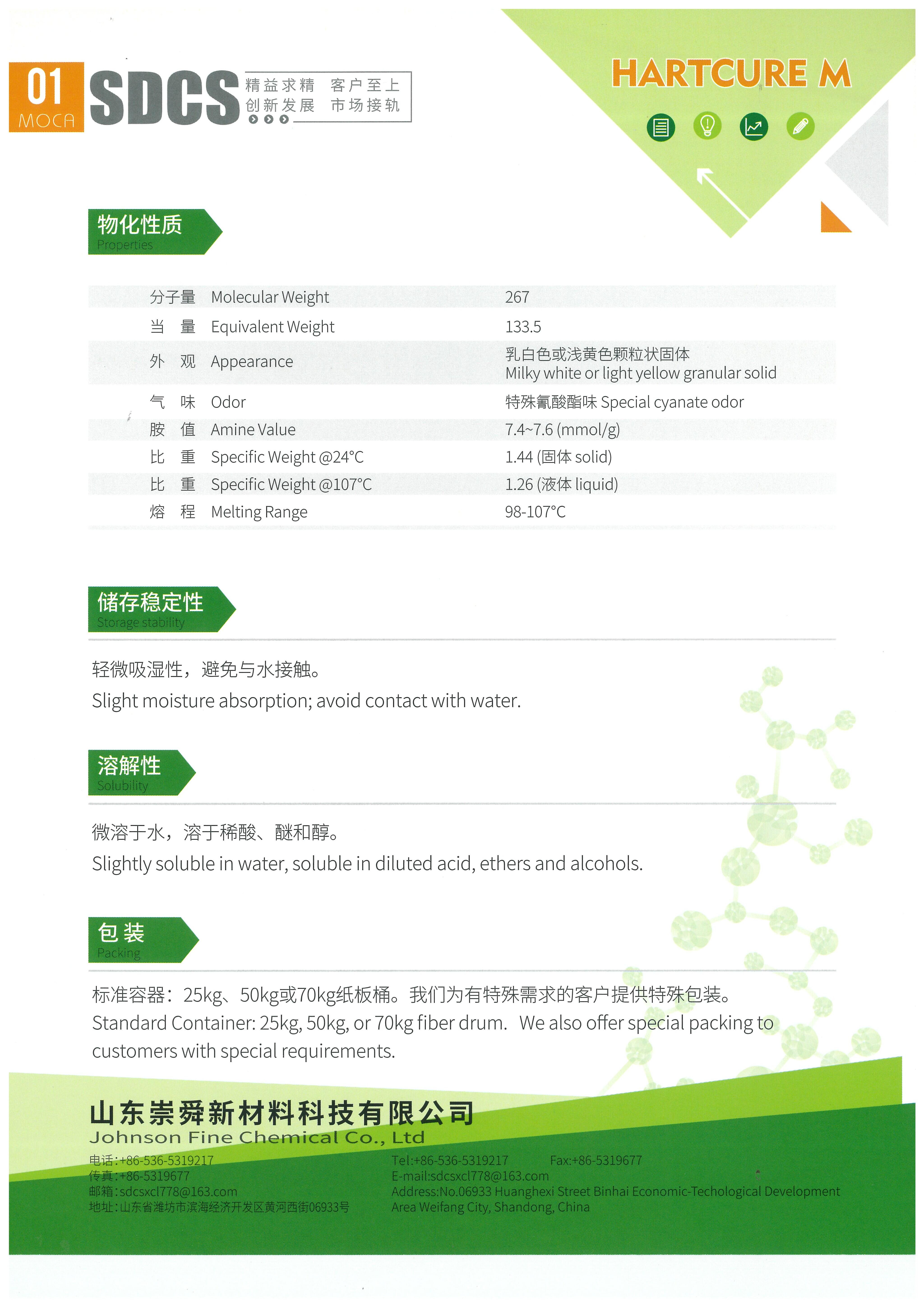

化學名稱 | 4,4’-二氨基-3,3’-二氯二苯基甲烷 |
CAS No. | 101-14-4 |
分子量 (g/mol) | 267.16 |
外觀 | 白色或淺黃色顆粒狀固體 |
熔點 (°C) | 98 ~ 107 |
當量 | 133.58 |
胺值 (mmol/g) | 7.4~7.6 |
比重 (@24°C) | 1.44 |
比重 (@107°C) | 1.26 |
純度 (%) | 99以上 |
包裝規格 | 25, 50, 70公斤/紙桶或紙袋 |
有效期 | 自生產日期起6個月 |
- PU滾輪，如印刷輥等…
- PU腳輪，如推車、滑板車車輪等…
- 避震墊，如汽車避震器…
- PU防水建築塗料
- 環氧樹脂硬化劑
- 密封材料
- 絕緣材料
- 其他PU零組件，如傳送帶、棒壘球芯等…
