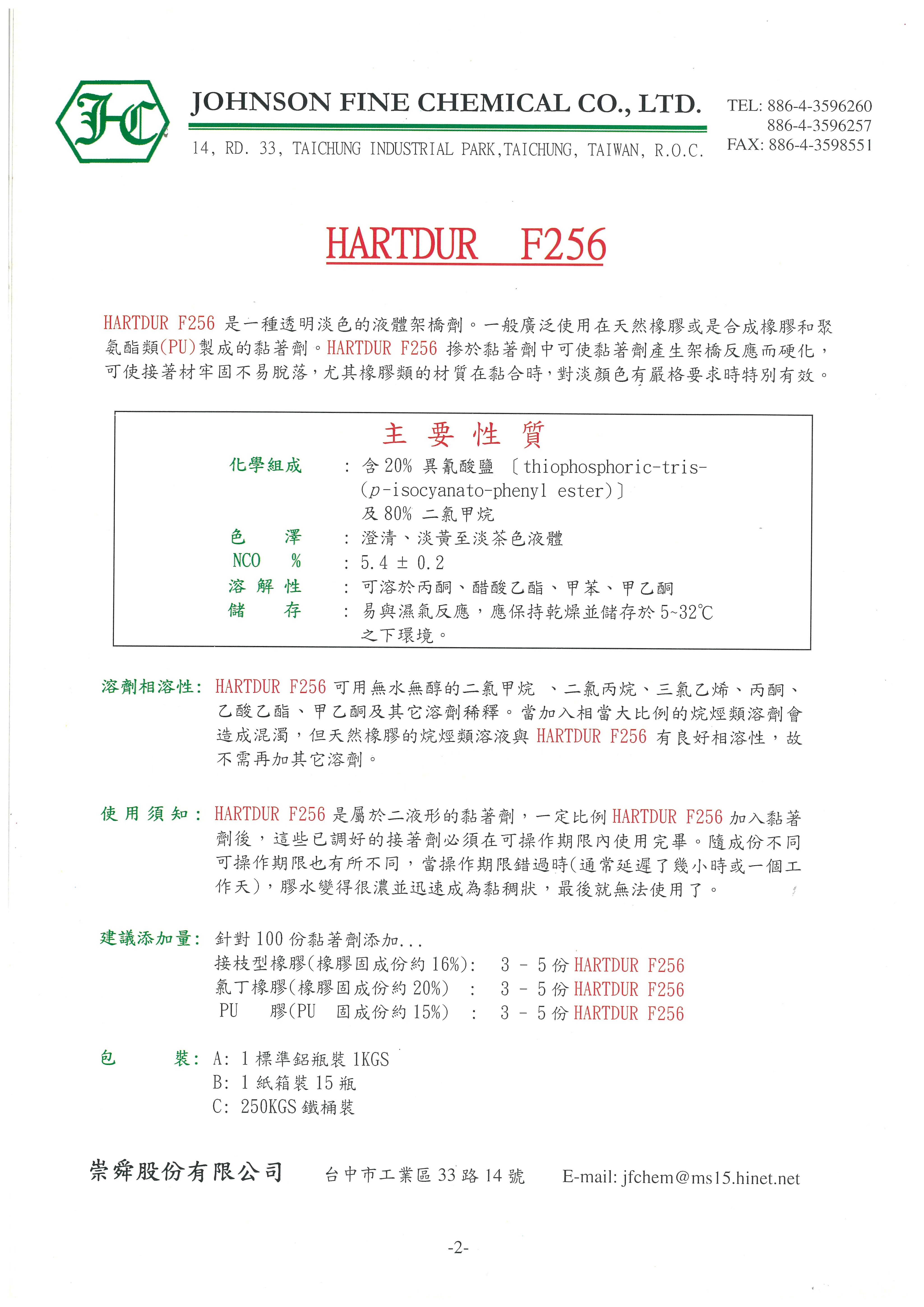

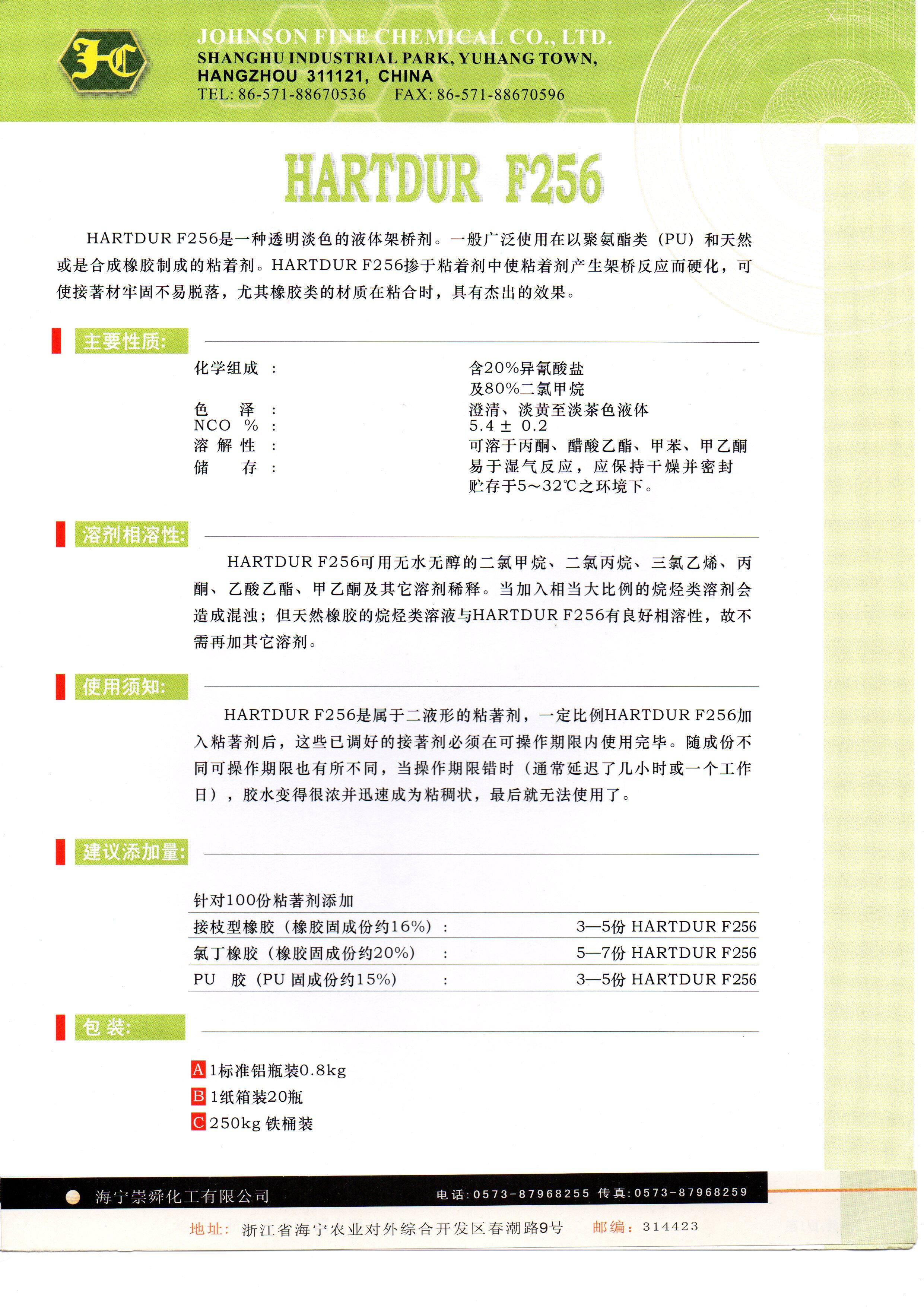

F256 (RF)
HARTDUR F256 (RF) | |
貿易名稱 | RF |
化學名稱 分子式 | 硫代磷酸三苯基異氰酸酯; 硫代磷酸三(4-苯基異氰酸酯); 硫代磷酸三(4-異氰酸苯酚酯) C21H12N3O6PS |
化學成份 | 27%異氰酸鹽及73%醋酸乙酯 |
淺色 Hartdur F256,又稱為 RF 或 JQ-4,是一種澄清淡色的液體固化劑,一般廣泛使用在天然橡膠或是合成橡膠和聚氨酯類(PU)製成的黏著劑。 Hartdur F256 可用於任何需要黏合的敏感材料,尤其是橡膠材料,主要應用於接枝型黏著劑。將 Hartdur F256 添加到黏著劑中可引發架橋反應進而硬化黏著劑, 因此,它可以牢固地黏合材料,尤其是與橡膠材料黏合。 此外,Hartdur F256亦非常適合應用於要求淡色的產品。
與溶劑的相容性
Hartdur F256 可以用無水無醇的二氯甲烷、二氯丙烷、三氯乙烯、丙酮、乙酮、甲乙酮、甲苯和其他類似溶劑稀釋。 當加入相當大比例的烷烴類溶劑會導致渾濁,但天然橡膠的烷烴類溶液與 Hartdur F256 具有良好的相容性,故無需添加其他溶劑。
包裝
1 公斤/鋁瓶; 20 瓶/箱
200公斤/鐵桶
250公斤/鐵桶
如有客製/特殊包裝需求,歡迎詢問
Hartdur F256 為雙組分黏著劑之架橋劑。 在黏著劑中加入一定比例的 Hardtur F256 後,混合後的雙組分黏著劑應在適用期(Pot Life)內施作,這不僅受其橡膠含量的影響,Hartdur F256 的添加量不僅取決於黏著劑其橡膠含量,還取決於其他成分配方(例如樹脂、抗氧化劑、溶劑等)的比例。 如果未在操作時間內使用黏著劑,它將會變得越來越難以塗抹,且粘度會迅速增加,直到最終出現凝膠/膠體,屆時已無法使用。
建議添加量
根據黏著工藝和基材的不同,以下為硬化劑建議添加量。
以 100 p.b.w. 的黏著劑為基礎:
接枝型橡膠(橡膠成份約16%): F256 3% - 5% p.b.w.
氯丁橡膠(橡膠成份約 20%): F256 5% - 7% p.b.w.
聚氨酯膠(聚氨酯成份約 15%): F256 3% - 5% p.b.w.
※一般固化劑的用量為膠粘劑的3%~5%左右,但當空氣中的濕度增加時,固化劑的用量應略有增加。 不過,請不要添加超過 10%。 此外,當室溫升高時,固化劑和粘合劑的反應速度也會加快,應減少固化劑的用量。
與溶劑的相容性
HARTDUR F256 可用無水無醇乙酸乙酯、二氯丙烷、三氯乙烯、丙酮、甲乙酮、甲苯等溶劑稀釋。添加較大比例的脂肪烴溶劑會導致渾濁。然而,天然橡膠 (NR) 中的脂肪烴溶液與 HARTDUR E333 顯示出良好的相容性。因此,無需添加其他溶劑。
組合成份 | 含20%異氰酸鹽及80%二氯甲烷 |
顏色 | 澄清、淡黃至淡茶色液體 |
NCO含量 | 5.4±0.2% |
溶解性 | 可溶於丙酮、乙酸乙酯、甲苯、甲乙酮 |
儲存 | 易與濕氣反應,應保持乾燥並密封儲存於5~32℃的環境下 |
*高純度的Hartdur F256體現在其良好的結晶性能和更好的耐光性。
Hartdur F256 可用作橡膠和金屬的黏著劑,也可用作橡膠溶液黏著劑和溶劑型聚氨酯接著劑的架橋固化劑。
用量一般為上述溶劑型黏著劑的4%~7%。 特別適用於接著無色或淺色製品。
應用範圍
- 用於硫化(或未硫化)橡膠與PVC、PU、SBS等聚合物材料與金屬(鐵/鋁)的黏接。
- 用作氯丁膠粘合劑的固化劑,提高接著強度;橡膠和織物粘合的固化劑。
- 作為聚氨酯產品(彈性體、塗料等)羥基組分的交聯劑。
- 作為鞋業用端羥基聚氨酯膠粘劑的交聯劑,可提高初期黏合力、耐熱性等指標。
- 主要應用於鞋類、手提箱、箱包等行業,將織物與 PVC 和/或 PU 粘合。
