HARTCURE 30 (DMTDA)
| 常用名稱: | DMTDA |
| 化學名稱: | 二甲硫基甲苯二胺 |
| 分子式: | C9H12N2 S2 |
| CAS號碼: | 106264-79-3 |
HARTCURE 30是一種液態的芳香族二胺硬化劑及擴鏈劑，用於製造耐用且柔韌的聚氨酯/聚脲彈性體，特別是需要良好機械和動態性能的聚脲體系。在聚氨酯車輪、腳輪、滾筒、彈性體塗層等方面有著廣泛的應用，同時具備環保、無毒且安全等特性，在加工過程中不會產生任何有毒粉塵、煙霧或蒸汽，與傳統的硬化劑相比消除了大部分的健康危害，並仍提供優異的物理機械性能。
包裝
25公斤/鐵桶
200公斤/鐵桶
如有客製/特殊包裝需求，歡迎詢問
DMTDA用作聚氨酯(PU)固化劑，它可以減緩 NH2 基團的活性，從而延長澆注時的適用期。
操作
DMTDA (Hartcure 30) 在室溫下為液體，與 MOCA 相比具有顯著的加工優勢，不需要事先熔化固體。 此外，它的液體形式允許在比 MOCA 更低的溫度下加工預聚物，並且在混合過程中不會固化。 DMTDA (Hartcure 30) 的當量為 107，而 MOCA 的當量為 133.5。 這意味著在相同的預聚體理想配比下，可減少約 20%的重量使用量。
例如：
預聚體 (%NCO 4.1) | 100 Pts | 100 Pts |
MOCA (理論值的95%) | 12.4 Pts | — |
DMTDA(理論值的95%) | — | 9.9 Pts |
合計 | 112.4 Pts | 109.9 Pts |
DMTDA和MOCA固化預聚物的物理性能比較
當使用 DMTDA (Hartcure 30) 固化劑固化時，醚和酯類型的預聚物的物理性能與基於 MOCA 的預聚物相當。在 MOCA 固化系統中，產品的物理特性對固化劑與預聚物的比例（化學計量）十分敏感，而 DMTDA 則對理想配比表現出容許的偏差。低化學計量比 (80~90%) 通常傾向於最大限度地提高抗壓縮永久變形能力，而高化學計量比 (100-105%) 傾向於最大限度地提高撕裂強度和彎曲壽命。大多數應用的最佳結果是在約 95% 的化學計量下獲得的。雖然固化條件（溫度和時間）與 MOCA 使用的條件相似，但 DMTDA (Hartcure 30) 固化劑需要密切關注後固化條件，以獲得最大的物理性能，尤其是壓縮永久變形和動態性能。

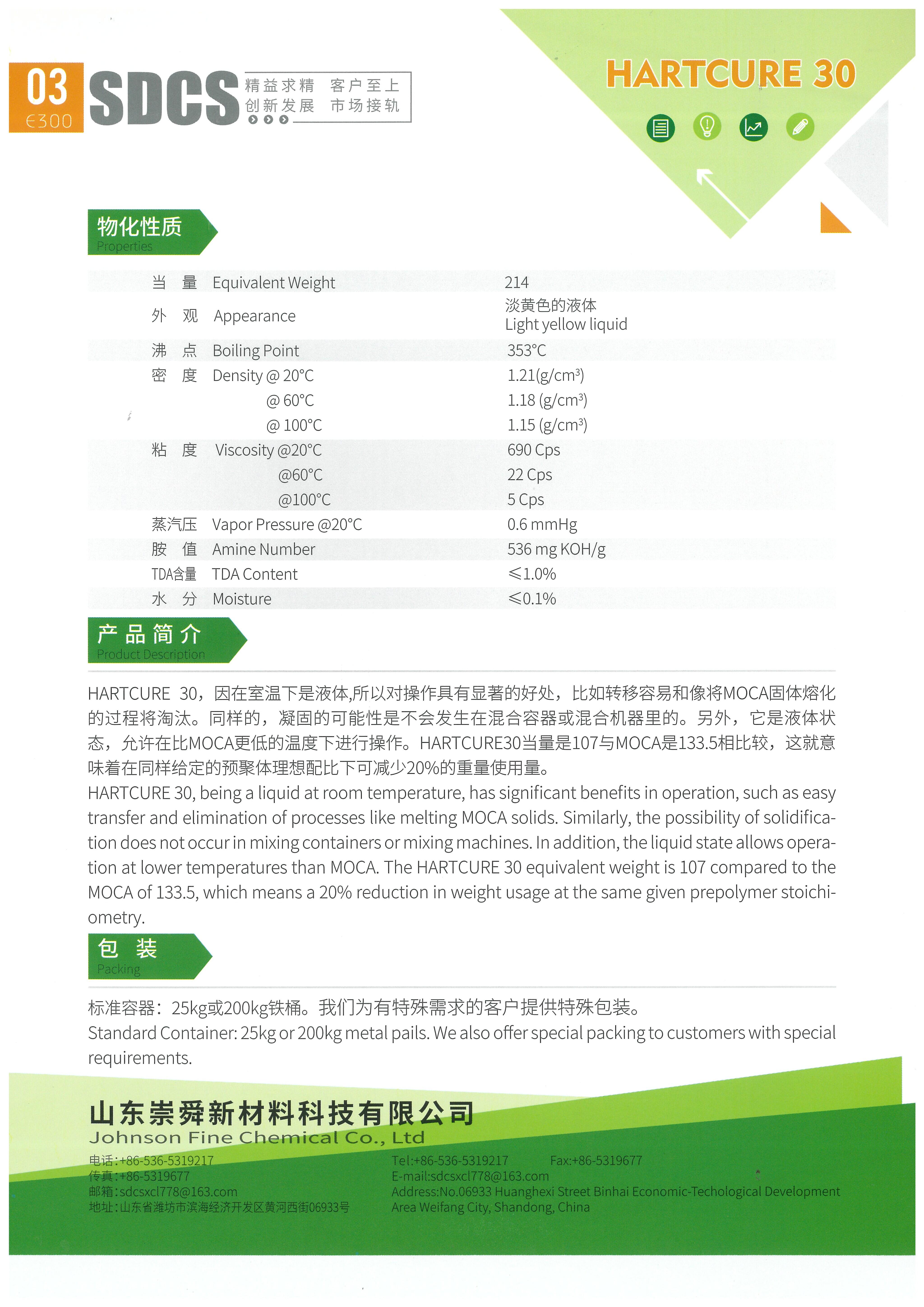

| 化學名稱 | 二甲硫基甲苯二胺 |
| CAS No. | 106264-79-3 |
| 分子量 | 214.36 |
| 當量 | 107 |
| 外觀 | 淡黃色液體 |
| 沸點 (°C) | 353 |
| 密度 (g/cm3) | 1.21 g/cm3 at 20℃/68℉ |
| 1.18 g/cm3 at 60℃/140℉ | |
| 1.15 g/cm3 at 100℃/212℉ | |
| 黏度 (cPs) | 690 at 20℃/68℉ |
| 22 at 60℃/140℉ | |
| 5 at 100℃/212℉ | |
| 胺值 （mg KOH/g） | 536±10 mg KOH/g |
| TDA含量 (%) | ≤1.0% |
| 水份 | ≤0.1% |
| 蒸氣壓（mm Hg @ 20°C） | 0.6 |
| 純度（%） | 98以上 |
| 包裝 | 25公斤/鐵桶, 200公斤/鐵桶 |
| 有效期 | 自生產日期起6個月 |
備註：DMTDA（Hartcure 30）的比重在 21℃-33℃ 時約為1.20g/cm3，而熔融 MOCA 在116℃時的比重為1.26。 當通過容積泵輸送這兩種材料時，我們需要將 MOCA 的配方重量更改為 DMTDA (Hartcure 30) 的配方重量，而無需更換計量混合機。
- 聚氨酯硬化劑或擴鏈劑
- 環氧樹脂硬化劑
- 高強度、耐腐蝕、防水等塗料
- 建築、船舶、汽車等工業塗料
- 黏合劑
